TCI XJ 900 et XJ 750
par G_2_31A et Askell +

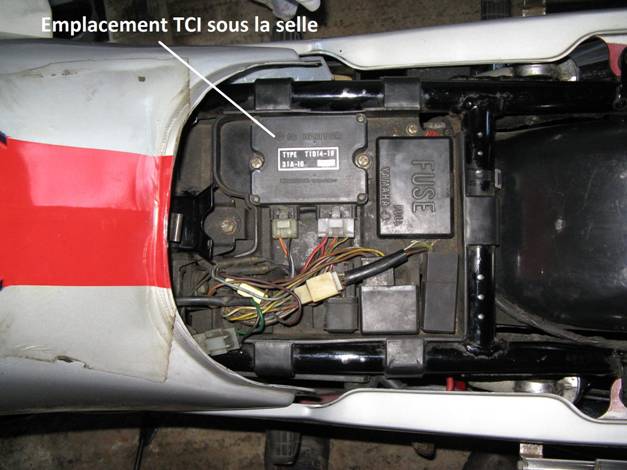

renseignements d'un site allemand (février 2016)
1) Principe de fonctionnement de l’allumage

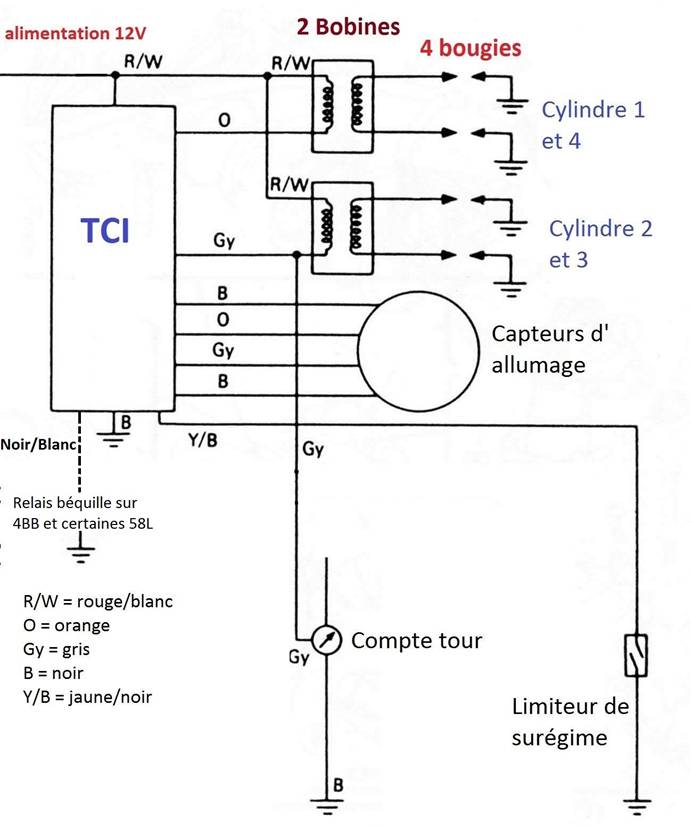

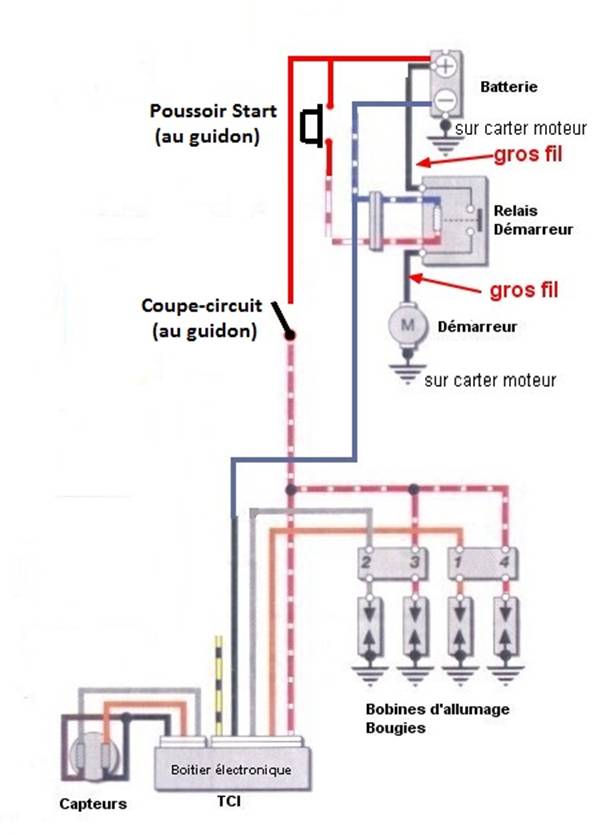

2) Câblage du circuit d'allumage

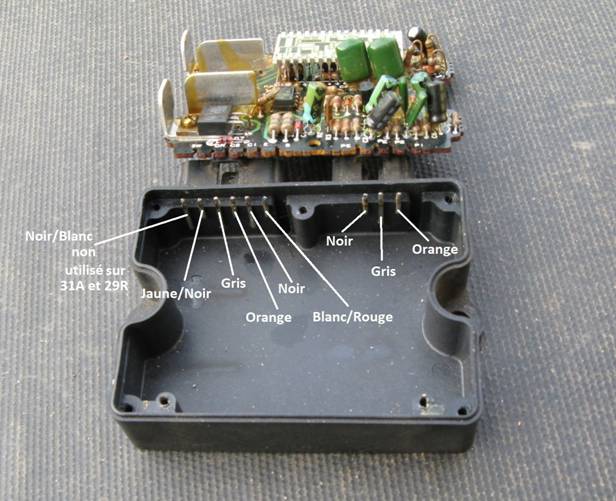

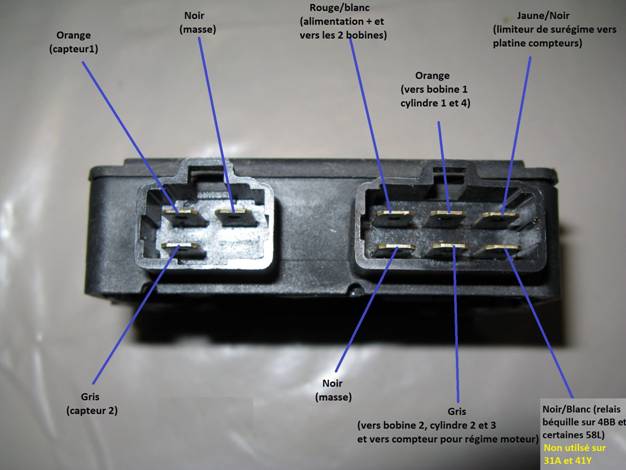

3) TCI et connexions

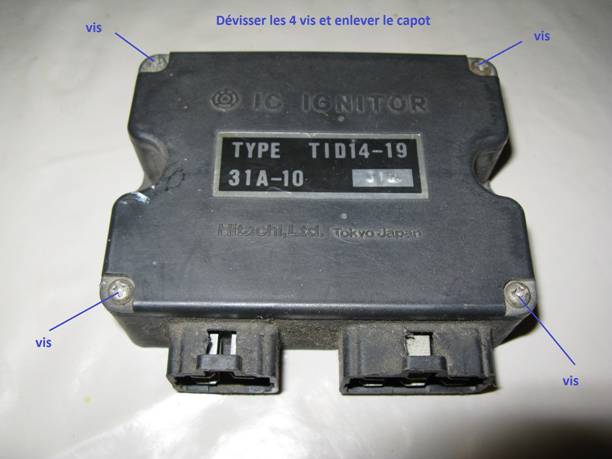

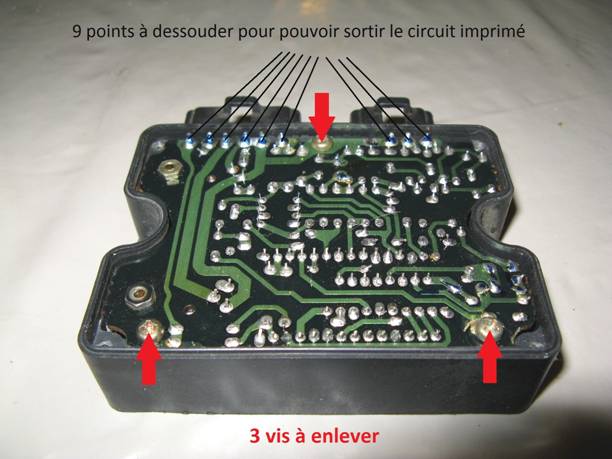

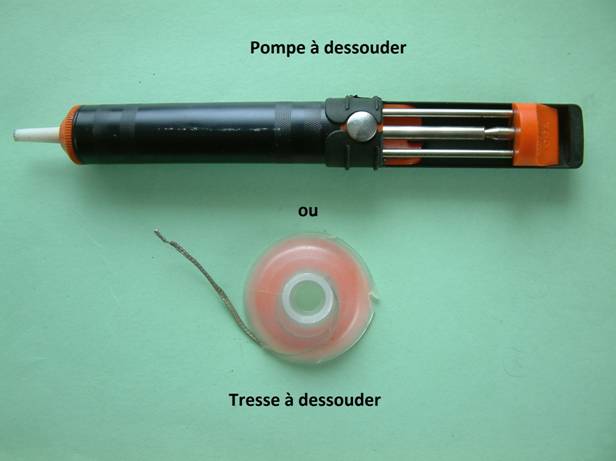

4) Ouverture TCI
5) Les TCI des XJ 900 (31A-58L-4BB) et des XJ 750 (41Y)

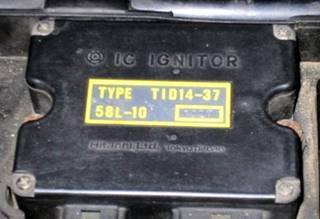

XJ 900 31A XJ900 58L et 4BB
XJ 750 (41Y)

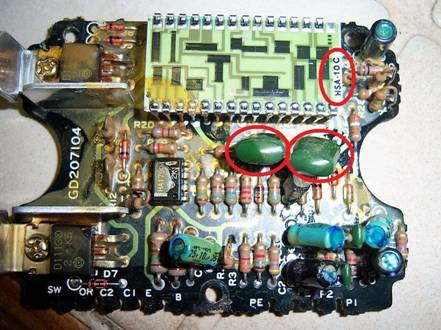

Différences entre les 3 TCIs
31A-10 : EEPROM HSA-10C avec les 2 condensateurs verts
58L-10 : EEPROM HSA-10B avec les 2 condensateurs verts
29R-10 : EEPROM HSA-10A mais les 2 condensateurs verts sont inexistants

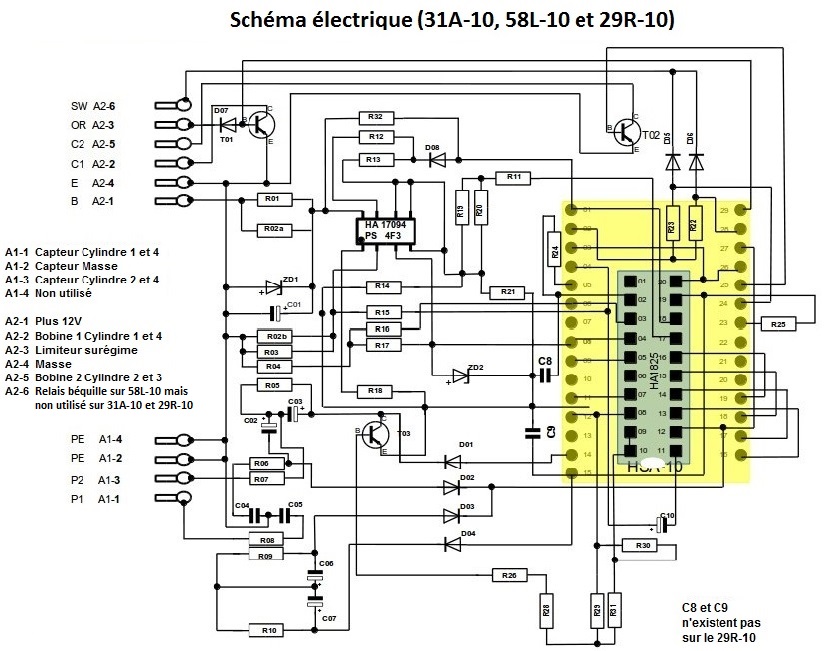

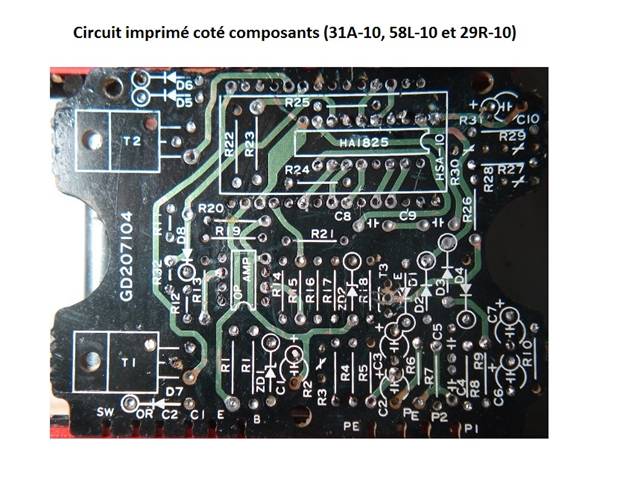

6) Circuit électrique
Composant |
Valeur ou équivalent |
Composant |
Valeur |
|
|
|
|
Condensateurs |
|
Résistances |
ohms |
C01 |
10µF 25V (chimique) |
R01 |
150 |
C02 |
0,47µF 50V (chimique) |
R02-1 |
150 |
C03 |
10µF 25V (chimique) |
R02-2 |
11K |
C04 |
472K 50V (4700 pF) |
R03 |
3,9K |
C05 |
472K 50V (4700 pF) |
R04 |
1,5K |
C06 |
0,47µF 50V (chimique) |
R05 |
47K |
C07 |
10µF 25V (chimique) |
R06 |
160K |
C08 (inexistant sur TCI 29R) |
104K 50V (100000 pF) |
R07 |
1,5K |
C09 (inexistant sur TCI 29R) |
104K 50V (100000 pF) |
R08 |
1,6K |
C10 |
2,2µF 50V (chimique) |
R09 |
160K |
|
|
R10 |
47K |
Diodes |
|
R11 |
1,2K |
D01 |
? |
R12 |
16K |
D02 |
1N4148 |
R13 |
16K |
D03 |
1N4148 |
R14 |
160K |
D04 |
? |
R15 |
6,6K |
D05 |
1N4148 |
R16 |
5,6K |
D06 |
1N4148 |
R17 |
220 |
D07 |
1N4148 |
R18 |
5.6K |
D08 |
1N4148 |
R19 |
12K |
ZD1 |
Diode Zener 8V |
R20 |
620 |
ZD2 |
Diode Zener 4,5V |
R21 |
33K |
|
|
R22 |
Sous HSA |
Transistors |
|
R23 |
Sous HSA |
T01 |
2SD1113 équivalent : BU806, NTE2317, ETD41 |
R24 |
Sous HSA |
T02 |
2SD1113 équivalent : BU806, NTE2317, ETD41 |
R25 |
Sous HSA |
T03 |
C945 |
R26 |
56K |
|
|
R27 |
750K |
Amplis OP |
|
|
|
OP AMP |
HA17904 équivalent : LM 2904, LM358 |
R28 |
3,9K |
|
|
R29 |
47K |
HA1825 |
HA1825 |
R30 |
700K |
EEPROM programmable |
|
R31 |
12K |
HSA-10 |
HSA-10C (31A-10) |
|
|
|
HSA-10B (58L-10 et 4BB-10) |
|
|
|
HSA-10A(29R-10) |
|
|
Visuellement (éventuellement à la loupe), il est parfois possible de diagnostiquer certaines pannes. Les pannes les plus fréquentes sont dues à des mauvaises soudures (peu d'étain, soudure mat ou soudure qui a lâché). Il suffit alors de reprendre la soudure.
Parfois, un composant électronique peut être « grillé » (noir, carbonisé). Le remplacer peut suffire.

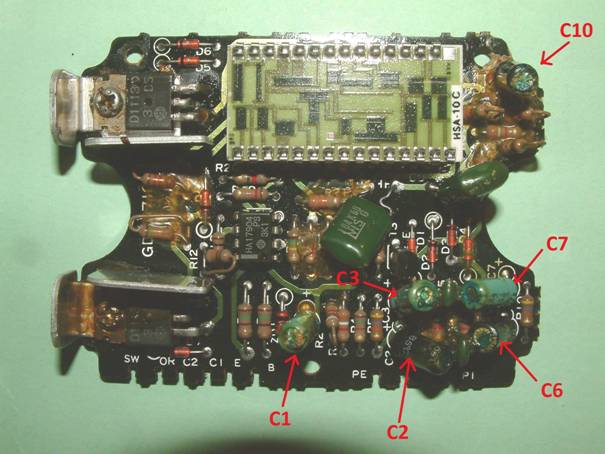

On peut aussi préciser que les condensateurs C1, C2, C3, C6, C7, C10 chimiques (electrolytiques) sont les composants qui vieillissent le plus mal et tant que le boîtier est ouvert, autant les remplacer surtout que c'est d'un coût modique (bien respecter les valeurs d'origine et la polarité de montage lors du remplacement). Ca va redonner un coup de jeunesse à l'allumage.
4) Renseignements Divers
a) tableau des différents TCI origine sur les XJ
XJ 900 31A |
TID14-19 |
31A-10 |
XJ 900 58L et 4BB |
TID14-37 |
58L-10 |
XJ 750 41Y |
TID14-21 |
29R-10 |
XJ 750 SECA |
TID14-06 |
5G2-10 |
XJ 650 K0 |
TID14-02 |
4H7-10 |
XJ 650 TURBO |
TID14-13 |
16G-10 |
XJ 600 51J, 3KN, 3KM |
TID14-31 |
49A-10 |
XJ 550 |
TID14-05 |
4U8-10 |
XJ 400 |
TID14-05 |
4U8-10 |
b) Courbes d'avance à l'allumage

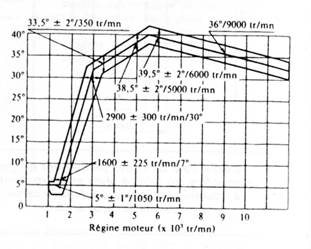

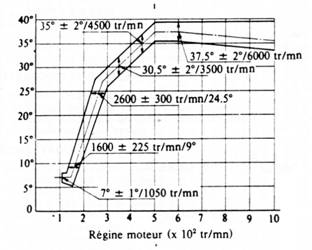

Avance à l'allumage XJ 900 31A Avance à l'allumage XJ 750 41Y
